进口蝶阀

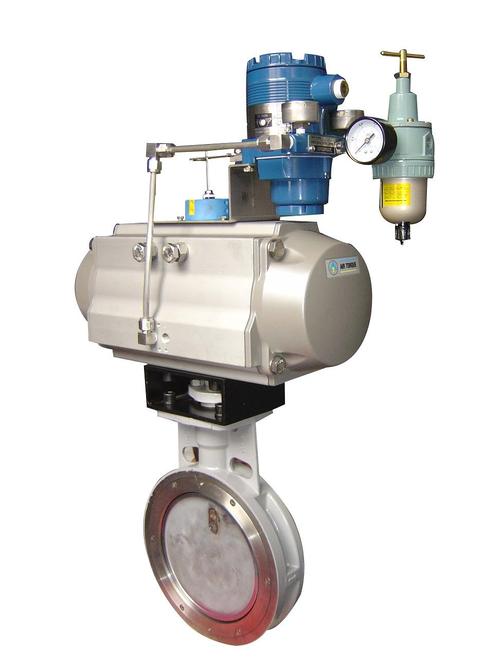

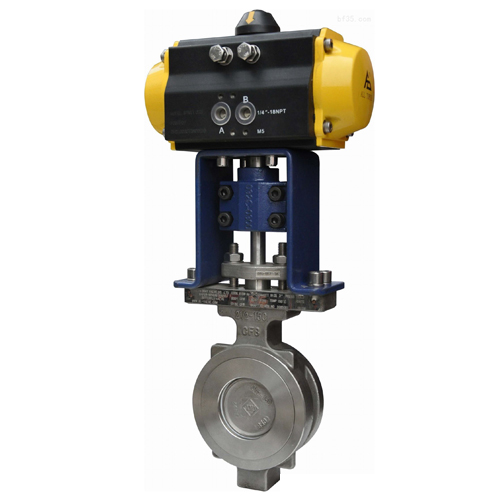

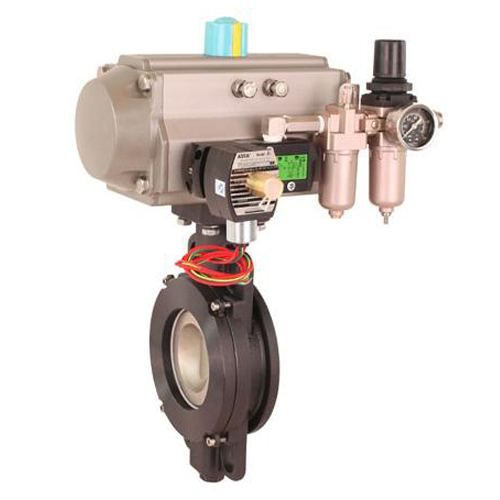

进口高性能蝶阀

美国LAINE莱恩进口高性能蝶阀(简称高性能蝶阀)阀板与密封圈采用独特的偏结构,具有结构紧凑、切断性能好、使用寿命长等特点,兼备调节和切断两种功能。

全国咨询热线:13472728866

产品概述

美国LAINE莱恩进口高性能蝶阀(简称高性能蝶阀)阀板与密封圈采用独特的偏结构,具有结构紧凑、切断性能好、使用寿命长等特点,兼备调节和切断两种功能。广泛使用于化工、电力、轻纺、食品、医药、造纸等工业部门及市政工程、水厂等管道对自来水、污水、油类液体或空气、煤气、天然气、水蒸汽的介质进行截止或调节流量控制。

产品特点

blob.png阀体采用整体铸造技术,结构紧凑,体积小、重量轻。
blob.png阀板双偏心安装,关闭时,阀板向外扩张.达到最佳周边密封状态;打开时,阀板与密封圈迅速脱离,有效防止密封圈磨损;
blob.png密封圈设计新颖、简明、免维修:
blob.png密封圈形式有软密封和金属密封两种可选择,以满足不同工况要求;
blob.png由于采用偏心结构,大大减小了操作扭矩;
blob.png流阻小,额定流量系数大,约为同口径单座阀的3倍;
blob.png自清洗能力强,使用寿命长;
blob.png阀采用无法兰结构,工艺管道采用对夹式安装;
blob.png三大类标准执行机构(气动活塞式、气动薄膜式和电动)可互换。

产品参数

主要零件材料

阀体:ZG230-450、ZG1Cr18Ni9Ti
阀板:ZG1Cr18Ni9Ti
阀轴:3Cr13、ZG1Cr18Ni9Ti
压圈:ZG230-450、1Cr18Ni9Ti
密封圈:增强聚四氟乙烯、1Cr18Ni9Ti、17-4PH
填料:聚四氟乙烯、柔性石墨
导向套:QA19-4、0Cr18Ni9、复合材料
支架:ZG230-450

气动活塞式执行机构采用双活塞齿轮条机构,具有结构小、输出大、动作准确、单作用与双作用互换性强等优点。



基本结构及密封圈形式

进口高性能蝶阀(图13) 进口高性能蝶阀(图14)
进口高性能蝶阀(图15)

偏心蝶阀设计有二处偏心;阀板的旋转轴偏离阀板密封的截面中心(a);旋转轴偏离管道中心(b)。

开启时,阀板密封面上各点同时脱离密封圈;阀板转动与密封之间无挤压现象。提高了密封圈的寿命。使密封面保持-可自动调整的最佳效果。采用橡胶和增强聚强四氟乙烯密封圈,泄漏等级为Ⅵ级,达到零泄漏。弹性金属不锈钢密封圈,可用于高温及其它较苛刻的场合。

主要性能指标

序号 项目 气动蝶阀 电动蝶阀
配气动薄膜式执行器 配气动活塞式执行器
1 基本误差<(1%) ±2.0 ±2.5 ±2.5
2 回差<(1%) 2.0 2.5 2.0
3 死区(1%) 1.0 2.0 3.0
4 始终点偏差<(1%) 始点 ±2.0 ±2.0 ±1.5
终点
5 额定转角偏差<(1%) ±2.5(两位式为±6) ±0.5
6 额定流量系数偏差<(1%) ±10

注:本产品性能指标贯彻GB/T-4213

规格与技术参数

公称通径DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
额定流量系数Kv 100 150 200 405 620 1150 2030 3150 4550 6200 8100 10260 13500 19800 27000 35700 44600 55080 81000
公称压力PN(MPa) 0.6 1.0 1.6 4.0 (DN50~400)
流量特性 近似等百分比
额定转角(°) 80
气动薄膜式 详见表5~8
配用执行机构 气动活塞式 单作用型号扭矩(Nm)双作用型号扭矩(Nm)
电动执行器 代号
转矩(Nm)
气源压力(MPa) 0.25~0.4(气动薄膜式)、0.4~0.6(气动活塞式)
电源(电动) 220V.AC或380V.AC
气动薄膜式弹簧范围(MPa) 40~200、80~240
输入信号 4~20mA、0~10mA、1~5V.DC或以上信号分程控制

整机工作温度范围·阀座泄漏量

阀体材质为铸钢

阀体
阀板 1Cr18Ni9Ti镀硬铬 1Cr18Ni9Ti镀硬铬 1Cr18Ni9Ti镀硬铬 1Cr18Ni9Ti镀硬铬 1Cr18Ni9Ti+司钛莱合金
密封圈 橡胶 增强四氟乙烯 不锈钢 不锈钢 不锈钢
压圈 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
填料 聚四氟乙烯 聚四氟乙烯 聚四氟乙烯 柔性石墨 柔性石墨
垫片 ×B450/F4 ×B450/F4 ×B450/F4 石墨缠绕垫片 石墨缠绕垫片
泄漏等级 Ⅵ级 Ⅵ级 Ⅳ级 Ⅳ级 Ⅴ级
阀座泄漏量(l/h) 微气泡级① 微气泡级① 10-4×Kv 10-4×Kv 1.8×10-7△P×D
工作温度(℃) -20~160 -20~200 -20~200 -20~250 -20~450

注:

1) ①气泡数量详见GB/T4213;
2) △P为阀前后压差以Kpa为单位;
3) D为阀座直径,以mm为单位。

阀体材质为不锈钢

阀体 ZG1Cr18Ni9Ti
阀板 1Cr18Ni9Ti镀硬铬 1Cr18Ni9Ti镀硬铬 1Cr18Ni9Ti镀硬铬 1Cr18Ni9Ti镀硬铬 1Cr18Ni9Ti+司钛莱合金
密封圈 橡胶 增强四氟乙烯 不锈钢 不锈钢 不锈钢
压圈 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
填料 聚四氟乙烯 聚四氟乙烯 聚四氟乙烯 柔性石墨 柔性石墨
垫片 ×B450/F4 ×B450/F4 ×B450/F4 石墨缠绕垫片 石墨缠绕垫片
泄漏等级 Ⅵ级 Ⅵ级 Ⅳ级 Ⅳ级 Ⅴ级
阀座泄漏量(l/h) 微气泡级① 微气泡级① 10-4×Kv 10-4×Kv 1.8×10-7△P×D
工作温度(℃) -20~160 -20~200 -40~200 -40~250 -60~450

注:

1) ①气泡数量详见GB/T4213;
2) △P为阀前后压差以Kpa为单位;
3) D为阀座直径,以mm为单位。

流量特性曲线进口高性能蝶阀(图16)

允许压差

配用气动薄膜式执行机构允许压差(单位:MPa)

DN(mm) 执行机构 LMA-5 LMA-6 LMA-7 LMA-8
弹簧范围(MPa) 40~200 80~240 40~200 80~240 40~200 80~240 40~200 80~240
50 软密封 1.6 3.6
金属密封 0.2 1.0 1.6
65 软密封 0.6 2.5
金属密封   0.6 1.0 2.5
80 软密封 0.2 2.2
金属密封   0.2 0.6 2.0
100 软密封   1.6 2.5
金属密封     0.2 1.6
125 软密封   0.4 0.8 2.2
金属密封       0.4 0.8 2.5
150 软密封     0.5 1.6 2.5
金属密封       0.3 0.6 2.0
200 软密封       0.6 1.0 2.5
金属密封         0.1 0.6 1.0 2.5
250 软密封         0.4 1.0 2.0
金属密封           0.3 0.6 2.0
300 软密封           0.6 1.1 2.5
金属密封             0.3 1.0
350 软密封           0.3 0.6 1.8
金属密封               0.6
400 软密封             0.4 1.4
金属密封               0.4
450 软密封             0.2 0.8
金属密封               0.2
500 软密封               0.5
金属密封               0.1

注:

1)气源压力按0.5MPa计算;
2)表中允许压差为本公司标准配置值,可根据用户工况选择更大扭矩的执行机构。

配用气动活塞式执行机构(单作用)允许压差(单位:MPa)

DN(mm) 执行机构 LTX L79B LHG
83 92 110 118 127 160 210 254 300 575 740 1150 490 600
扭矩(Nm) 30 36 46 63 100 200 420 700 1288 1988 2560 4000 7600 15000
50 软密封 1.0 2.0
金属密封 0.5 1.0 1.8
65 软密封 0.6 1.1 2.5
金属密封 0.2 0.6 1.0 1.6
80 软密封 0.4 1.0 2.0
金属密封   0.4 0.8 1.2
100 软密封   0.6 1.0 2.0
金属密封     0.3 0.8 1.6
125 软密封     0.4 0.9 2.0
金属密封       0.4 1.0 1.6
150 软密封       0.4 1.0 2.2
金属密封         0.3 1.0 2.0
200 软密封         0.2 0.6 1.6
金属密封           0.2 0.8 1.6
250 软密封           0.2 1.2 2.5
金属密封             0.3 0.6 2.0
300 软密封             0.6 1.4 2.5
金属密封             0.2 0.6 1.6
350 软密封             0.6 1.1 2.2
金属密封               0.2 0.6 1.2
400 软密封             0.2 0.8 2.0
金属密封               0.1 0.6 1.0 1.6
450 软密封               0.6 1.2 2.0
金属密封                 0.2 0.6 1.6
500 软密封               0.2 0.6 1.6 2.0
金属密封                   0.3 0.6 1.2 2.0
600 软密封                 0.4 0.1 1.3 1.8
金属密封                     0.3 0.6 1.6
700 软密封     ,               0.6 1.2 2.1
金属密封                       0.2 0.8 2.0
800 软密封                     0.3 0.8 1.8
金属密封                         0.4 1.2
900 软密封                       0.5 1.2 2.2
金属密封                         0.2 0.8
1000 软密封                         0.8 1.9
金属密封                         0.1 0.6
1200 软密封                           0.8
金属密封                           0.2

配用气动活塞式执行机构(双作用)允许压差(单位:MPa)

DN(mm) 执行机构 LTX L79B LHG
63 75 83 92 110 118 127 160 210 254 255 300 575 740 1150 600
扭矩(Nm) 29 50 70 97 141 210 275 550 1185 2175 2715 3909 1988 2560 11362 2000
50 软密封 1.0 2.5
金属密封 0.6 1.6
65 软密封 0.9 2.2
金属密封 0.2 0.6 1.0 2.0
80 软密封 0.8 2.0
金属密封   0.2 0.6 1.6
100 软密封 0.2 1.0 2.2
金属密封     0.2 0.8 1.6
125 软密封   0.2 1.0 2.0
金属密封       0.2 0.6 1.6
150 软密封     0.2 1.0 1.5 2.2
金属密封           0.4 1.0 2.5
200 软密封         0.2 0.8 1.6 2.5
金属密封             0.2 0.6 2.0
250 软密封             0.6 1.6 2.5
金属密封               0.2 1.0 2.5
300 软密封             0.2 1.2 2.2
金属密封               0.1 0.6 2.2
350 软密封               0.6 2.0
金属密封                 0.4 0.8 2.0
400 软密封               0.4 1.6 2.5
金属密封                 0.2 0.6 1.6
450 软密封               0.3 1.0 1.8 2.2
金属密封                   0.4 0.8 1.6
500 软密封                 0.8 1.7 2.0
金属密封                   0.3 0.7 1.4 2.0
600 软密封                   1.1 1.4 1.8
金属密封                     0.2 0.8 1.2 2.0
700 软密封                     0.8 1.4 2.0
金属密封                       0.2 0.6 1.0 2.0
800 软密封                     0.2 1.8 1.2 1.8
金属密封                         0.2 0.6 1.0 2.0
900 软密封                       0.2 1.8 1.1 1.8
金属密封                           0.2 0.6 1.4
1000 软密封                         0.2 0.8 1.5
金属密封                             0.4 1.0
1200 软密封                             0.6 1.8
金属密封                               0.4

配用电动式执行机构允许压差(单位:MPa)

DN(mm) 执行机构 LZA-01 LZA-02 LZA-03 LZA-04 LZA-05 LZA-06 LZA-07 LZA-08 LZA-09 LZA-10 LZA-11
扭矩(Nm) 50 100 200 400 600 1000 2000 4000 6000 10000 16000
50 软密封 2.5
金属密封 1.0
65 软密封 2.0
金属密封 0.8
80 软密封 2.0
金属密封 0.6 1.2
100 软密封 1.0 2.5
金属密封   0.6 2.0
125 软密封 0.6 2.0 4.0
金属密封   0.3 1.4 2.5
150 软密封   1.0 2.0 4.0
金属密封     0.6 2.0
200 软密封   0.2 0.8 2.0
金属密封       0.4 0.8 2.2
250 软密封     0.4 1.2 2.0
金属密封       0.2 0.6 0.8
300 软密封     0.2k 0.7 1.2 2.0
金属密封         0.3 0.8 1.6
350 软密封       0.4 1.0 1.8
金属密封           0.4 1.0 2.5
400 软密封         0.4 1.4 2.2
金属密封           0.2 0.8 2.0
450 软密封         0.3 0.8 1.6 2.5
金属密封             0.6 1.5 2.5
500 软密封           0.6 1.4 2.2
金属密封             0.4 1.2 2.0
600 软密封             1.0 1.8 3.0
金属密封             0.2 0.6 1.6
700 软密封             0.6 1.4 2.2
金属密封               0.2 0.6 1.6 2.2
800 软密封               0.6 1.3 2.2
金属密封                 0.2 0.6 1.5
900 软密封               0.5 1.0 1.8 2.5
金属密封                   0.3 1.0
1000 软密封                 0.6 1.3 1.8
金属密封                   0.1 0.8
1200 软密封                   0.5 1.2
金属密封                     0.2

外形尺寸及重量

连接尺寸及标准

连接方式:对夹式
法兰标准: PN6钢制法兰按 GB/9119.6-88、
PN10钢制法兰按 GB/9119.7-88、
PN10钢制法兰按 GB/9119.8-88、
PN10钢制法兰按 GB/9119.19-88、
﹡ 连接方式、阀体法兰端面距可按用户指定的标准制造。
如:ANSI、DIN、JIS等标准。

                                                   在线咨询

(单位:mm)



进口高性能蝶阀(图19)进口高性能蝶阀(图20)

气动薄膜式蝶阀外形尺寸及重量单位:%

进口高性能蝶阀(图21)

公称通径DN B L L1 H1 H2 H A 重量(Kg) 气源接口
软密封 硬密封
50 43 43 280 75 70 160 480 308 12 M16×1.5
65 49 49 290 90 80 160 490 308 14
80 56 64 312 100 90 160 500 308 15
100 60 64 340 120 100 160 530 308 16
125 64 70 368 135 115 230 574 394 17
150 70 76 405 150 115 230 595 394 19
200 76 89 465 190 145 300 780 498 37
250 82 114 540 215 145 300 800 498 56
300 90 114 600 240 180 400 990 618 59
350 96 127 640 270 180 400 1025 618 73
400 102 140 700 295 220 400 1150 618 96
450 114 152 780 330 260 400 1200 618 135
500 127 152 840 375 300 400 1300 618 156

气动活塞式蝶阀外形尺寸及重量(单作用)单位:mm

进口高性能蝶阀(图22)

公称通径DN H H1 H2 H3 B L0 重量(kg) 气源接口
软密封 硬密封
50 380 75 174 137 43 43 203 15 G1/8″
65 430 90 200 160 49 49 216 16 G1/4″
80 455 100 220 160 56 64 216 18
100 490 120 255 160 60 64 284 20
125 558 135 295 180 64 70 290 24
150 648 150 330 228 70 76 368 33
200 716 190 385 285 76 89 450 45
250 882 215 460 332 82 114 593 72
300 906 240 505 332 90 114 662 78
350 1086 270 570 390 96 127 683 89
400 1156 285 610 390 102 140 683 162
450 1400 330 690 420 114 152 1378 173 M16×1.5
500 1500 375 770 420 127 152 1378 185
600 1600 450 890 440 154 178 2500 276
700 1702 490 1080 440 165 229 2500 305
800 1900 540 1150 560 190 241 3200 375
900 2000 600 1270 560 203 241 3200 450
1000 2250 660 1350 700 216 300 3800 1050
1200 2500 780 1600 700 254 360 3800 1180

气动活塞式蝶阀外形尺寸及重量(双作用)单位:mm

进口高性能蝶阀(图23)

公称通径DN H H1 H2 H3 B L0 重量(kg) 气源接口
软密封 硬密封
50 380 75 174 137 43 43 203 15 G1/8″
65 430 90 200 160 49 49 216 16 G1/4″
80 455 100 220 160 56 64 216 18
100 490 120 255 160 60 64 284 20
125 558 135 295 180 64 70 290 24
150 648 150 330 228 70 76 368 33
200 716 190 385 285 76 89 450 45
250 882 215 460 332 82 114 593 72
300 906 240 505 332 90 114 662 78
350 1086 270 570 390 96 127 683 89
400 1156 285 610 390 102 140 683 162
450 1400 330 690 420 114 152 1378 173 M16×1.5
500 1500 375 770 420 127 152 1378 185
600 1600 450 890 440 154 178 2500 276
700 1702 490 1080 440 165 229 2500 305
800 1900 540 1150 560 190 241 3200 375
900 2000 600 1270 560 203 241 3200 450
1000 2250 660 1350 700 216 300 3800 1050
1200 2500 780 1600 700 254 360 3800 1180

电动蝶阀外形尺寸及重量单位:mm

进口高性能蝶阀(图24)



公称通径DN H H1 H2 B L0 重量(kg)
软密封 硬密封
50 370 75 174 43 43 158 17
65 420 90 200 49 49 158 18
80 460 100 220 56 64 158 19
100 490 120 255 60 64 207 21
125 560 135 295 64 70 207 23
150 660 150 330 70 76 258 31
200 790 190 385 76 89 256 38
250 980 215 460 82 114 380 57
300 1060 240 505 90 114 380 65
350 1150 270 570 96 127 380 76
400 1230 285 610 102 140 680 265
450 1350 330 690 114 152 680 305
500 1500 375 770 127 152 680 350
600 1650 450 890 154 178 850 425
700 1800 490 1080 165 229 850 450
800 1950 540 1150 190 241 850 480
900 2100 600 1270 203 241 920 540
1000 2300 660 1350 216 300 920 1330
1200 2600 780 1600 254 360 920 1460



产品安装

blob.png阀门安装:

  (1)安装前须检查产品型号、位号及规格是否吻合,检查整机零件是否缺损与松动。

  (2)在安装前,对管道应进行清洗,阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。

  (3)阀门安装前,应先彻底清洗管道。

  (4)安装场地应考虑到人员设备的安全,既便于操作,又有利于拆装与维护。

  (5)阀门应正立垂直安装在水平管道上,不得已时可倾斜安装,尽量避免水平安装,阀自重量较大或有振动的场合,要用支撑架。

  (6)介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。


blob.png阀门维护:

  (1)清洗阀门:对清洗一般介质,只要用水洗净就可以。但对清洗有害健康的介质,首先要了解其性质,再选用相应的清洗办法。

  (2)阀门的拆卸:将外露表面生锈的零件先除锈,但在除锈前,要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

  (3)阀座:密封面有较小的锈斑与磨损,可用机械加工的方法进行,如损坏严重必须换新。但不管修理或更换后的硬密封面,都必须进行研磨。

  (4)阀杆:表面损坏,只能换新。

  (5)推杆、导向与密封表面的损坏:对反作用执行机构必须换新,而对正作用执行机构,可用适当的修理后使用。

  (6)压缩弹簧:如有裂纹等影响强度的缺陷,必须换新。

  (7)易损零件:填料、密封垫片与O型圈,每次检修时,全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹,根据检查结果,决定是否更换,但膜片使用期一般最多2-3年。

       (8) 阀门组装要注意对中,螺栓要在对角线上拧紧,滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试,并在这期间,可准确地调整填料压紧力、阀芯关闭位置。





                                                           在线咨询

您也可以直接免费咨询我们的选型工程师,咨询电话:13472728866


订货时请填写《规格书》或注明以下内容:

1、若订货前未选定型号,请向我们提供使用参数:

  (1)公称通径DN(mm);

  (2)公称压力(Mpa或bar);

  (3)流体性质(包括介质温度、粘度或酸碱性);

  (4)阀前与阀后压力(压差);

  (5)流量特性要求;

  (6)阀体、阀芯材料;

  (7)连接形式;

  (8)驱动方式(提供气源压力、驱动电压);

  (9)配套附件(气动阀门建议用户安装空气过滤器三联件与二位五通电磁阀 );

  (10)现场工况。

2、 若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;

3、 当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
标签:
在线客服
联系方式

热线电话

400-8058-698

上班时间

周一到周五

公司电话

13472728866

二维码
线
